AMR-JZ-A-GPRS/CDMA型集中器說明書
發布時間：2018-08-01??文章來源：未知
AMR-JZ-A-GPRS/CDMA型 集中器
集中器是智能抄表系統的數據集中單元。集中器通過建立可靠的通訊通道，處理和交換主控機與表單元間的數據信息?？筛鶕枨笈渲脼槊吭碌拿刻?、某一或兩天的某一時間定時自動抄表，抄表后的數據保存在集中器中，供主控機隨時讀取。主控機可通過RS-232或GPRS/CDMA無線抄表方式讀取表數據。既可讀取集中器內已讀取并保存的抄表數據，也可令集中器操作采集器和表單元，提取表單元的最新抄表數據。
使用TCP/IP抄表時，主控機通過INTERNET訪問連接到CDMA/GPRS網絡的集中器，實現無線抄表。集中器與主控機之間不需要布線，但要求在安裝集中器的位置已覆蓋有CDMA/GPRS網絡且保證信號良好，同時還要求主控機能上INTERNET網，網絡狀況良好。
1、功能及特點
u 集成了數據采集和數據存儲功能，存儲器可保存1800個表的表數據（必要時可以擴展為保存2500個表的表數據）；
u 定時自動抄表，可設置每月一次或兩次固定時間自動抄表；
u GPRS/CDMA無線方式集中器自身有電源輸出，可直接接表。大型小區請接中繼器和采集器再接表，超小小區可以即可接表；
u 上行協議：內部協議、188協議或130協議；下行協議：內部協議、645協議或188協議；
u 定貨前需要指定；
u 無線方式可選GPRS/CDMA兩種方式其中之一。定貨前需要指定。
2、規格及主要技術參數
◆ 設備型號： AMR-JZ-A-GPRS/CDMA；
◆ 工作電源： 12VDC/2A；
◆ 電 流： 靜態電流≤70mA； 工作電流:≤400mA（單通道接64只表單元，線長300米）；
◆ 通信方式： 與上位機：USB接口或無線方式；與下位機：接四路主干RS-485總線；
◆ 保護等級： RS-485接口每線600W的雷擊浪涌保護；
◆ 負載能力：4路擴展總線，每路最多可連接64個光電直讀表；
◆ 外形尺寸： 175mm × 135mm × 35mm；
◆ 工作環境： 溫度：0℃ ～ 55℃；濕度：5 ～ 95%RH。
3.指示燈定義
|
接口 |
引腳號 |
符號 |
功 能 |
指示燈
LED1～LED8 |
1 |
電源 |
當電源接通時，該燈常亮 |
|
2 |
USB |
當USB接通時，該燈常亮 |
|
3 |
GPRS |
當無線模塊工作時，該燈閃爍 |
|
4 |
通訊 |
通訊時燈閃爍 |
|
5 |
輸出1 |
當接收到第一路主干總線下的通訊信號時，該燈閃爍 |
|
6 |
輸出2 |
當接收到第二路主干總線下的通訊信號時，該燈閃爍 |
|
7 |
輸出3 |
當接收到第三路主干總線下的通訊信號時，該燈閃爍 |
|
8 |
輸出4 |
當接收到第四路主干總線下的通訊信號時，該燈閃爍 |
4.外形安裝尺寸及接線說明
u

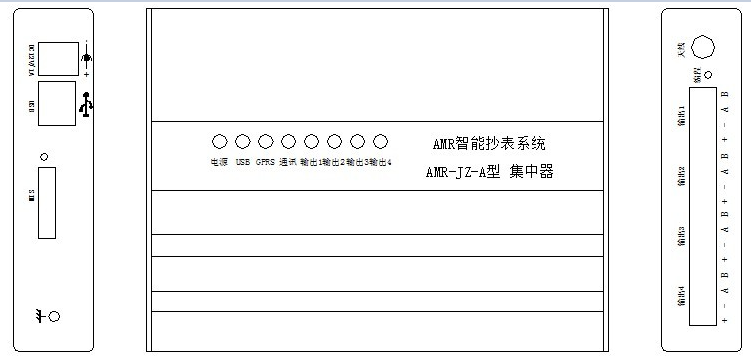

集中器外形示意圖
u
接線說明：
|
接口 |
引腳號 |
符號 |
功能 |
|
電源輸入 |
|
DC12V/2A |
12VDC |
|
USB |
|
USB |
上行電腦USB接口 |
|
SIM |
|
|
放入手機卡 |
|
天線 |
|
|
接GPRS/CDMA天線 |
|
輸出1 |
1 |
B |
第一路主干總線 B(-) |
|
2 |
A |
第一路主干總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
12VDC |
|
輸出2 |
1 |
B |
第二路主干總線 B(-) |
|
2 |
A |
第二路主干總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
12VDC |
|
輸出3 |
1 |
B |
第三路主干總線 B(-) |
|
2 |
A |
第三路主干總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
12VDC |
輸出4
★ 安裝說明：
使用前請仔細閱讀使用說明書，并按照說明書要求進行操作，以免安裝后發生電源線與RS485總線接錯，導致?lián)p壞的情況。在雷電較多的地方，安裝時應采取避雷措施。
|
1 |
B |
第四路主干總線 B(-) |
|
2 |
A |
第四路主干總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
12VDC |
u
安裝說明：
使用前請仔細閱讀使用說明書，并按照說明書要求進行操作，以免安裝后發生電源線與RS485總線接錯，導致?lián)p壞的情況。在雷電較多的地方，安裝時應采取避雷措施。
5. 配件清單
|
序號 |
名稱 |
規格型號 |
數量 |
備注 |
|
1 |
12V/2A電源適配器 |
2A/12V SDC-CV25W(AC-DC) |
1 |
|
|
2 |
GPRS延長天線 |
線長1.5米螺旋小吸盤 |
1 |
|
|
3 |
USB數據線 |
一端扁平A型插頭，一端B型插頭 |
１ |
|
|
4 |
說明書 |
|
1 |
|
6. 保證期限 集中器自售出日起十八個月內，在用戶遵守說明書的規定要求，且制造廠合格證完整的情況下，
制造廠給予免費修理或更換。
