AMR-CJ-A型?采集器說明書
發布時間：2018-08-01??文章來源：未知
AMR-CJ-A型 采集器
采集器是智能抄表系統的擴展網絡設備，每一個輸出端口引出一條擴展總線，擴展總線連接表單元。采集器為智能抄表網絡終端設備建立通信通道，管理表單元，使抄表網絡的結構清晰、工作局部化、提高通訊效率。
1.規格及主要技術參數
u 設備型號：AMR-CJ-A；
u 接口特性：RS-485；
u 工作電源：總線供電；
u 電 流：靜態電流≤5mA； 工作電流:≤100mA（單通道接64只表單元，線長300米）；
u 通信方式：與上位機接中繼網；與下位機接擴展總線；
u 保護等級：RS-485接口每線600W的雷擊浪涌保護；
u 負載能力：4路擴展總線，每路最多可連接64個光電直讀表；
u 外形尺寸： 140mm × 97mm × 24mm；
u 使用環境： 溫度：0℃～55℃，相對濕度：5%～95%。
2.指示燈定義
|
指 示 燈 |
功 能 |
|
電源 |
供電正常時燈常亮 |
|
USB |
當USB接通時，該燈常亮 |
|
狀態 |
隔離狀態下該燈滅，連接狀態時常亮 |
|
通訊 |
通訊時燈閃爍 |
|
輸出 |
與擴展總線下所連接表通訊時該燈閃爍 |
3.外形安裝尺寸及接線說明
◆

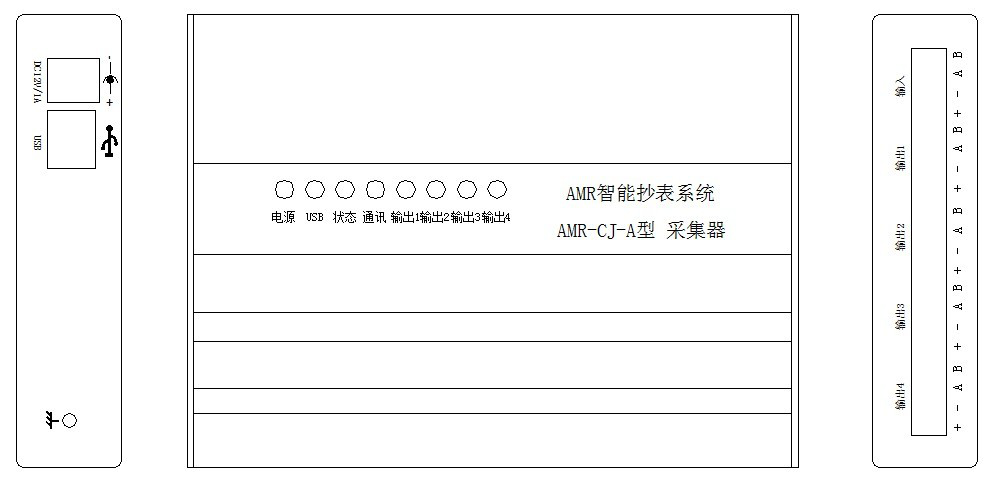

采集器外形示意圖
◆
接線說明：
|
接口 |
引腳號 |
符號 |
功能 |
|
電源輸入 |
|
DC12V/1A |
12VDC |
|
USB |
|
USB |
上行接口 |
|
輸入 |
1 |
B |
中繼總線 B(-) |
|
2 |
A |
中繼總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
中繼總線電源 |
|
輸出1 |
1 |
B |
第1路擴展總線 B(-) |
|
2 |
A |
第1路擴展總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
第1路擴展總線電源 |
|
輸出2 |
1 |
B |
第2路擴展總線 B(-) |
|
2 |
A |
第2路擴展總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
第2路擴展總線電源 |
|
輸出3 |
1 |
B |
第3路擴展總線 B(-) |
|
2 |
A |
第3路擴展總線 A(+) |
|
3 |
- |
信號地 |
|
1 |
+ |
第3路擴展總線電源 |
|
輸出4 |
1 |
B |
第4路擴展總線 B(-) |
|
2 |
A |
第4路擴展總線 A(+) |
|
3 |
- |
信號地 |
|
4 |
+ |
第4路擴展總線電源 |
注意：采集器一般從輸入取電，DC12V/1A電源輸入一般不接電源。
◆
安裝說明
使用前請仔細閱讀使用說明書，并按照說明書要求進行操作，以免安裝后發生電源線與RS485總線接錯，導致?lián)p壞的情況。在雷電較多的地方，安裝時應采取避雷措施。
4. 配件清單
|
序號 |
名稱 |
規格型號 |
數量 |
備注 |
|
1 |
12V/2A電源適配器 |
2A/12V SDC-CV25W(AC-DC) |
1 |
|
|
2 |
說明書 |
|
1 |
|
5. 運輸貯存
u 采集器運輸和拆封不應受到劇烈沖擊，應參照GB/T15464-1995《儀器儀表包裝通用技術條件》的規定和儲存。
u 保存采集器應放在原包裝內，保存環境溫度為-25℃～+80℃，相對濕度不超過85%，空氣中無腐蝕性氣體。
u 采集器在倉庫中保存，應放在臺架上，疊放高度不超過10箱，拆箱后，單只包裝的采集器疊放高度不超過10只。
6. 保證期限
采集器自售出日起十八個月內，在用戶遵守說明書的規定要求，且合格證完整的情況下，制造廠給予免費修理或更換。
