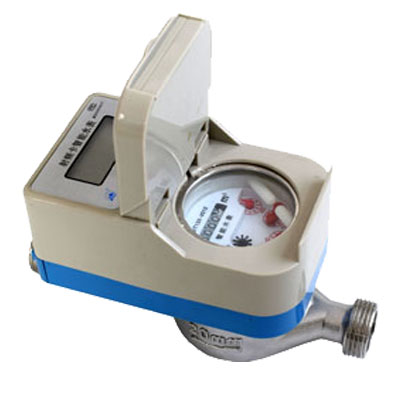

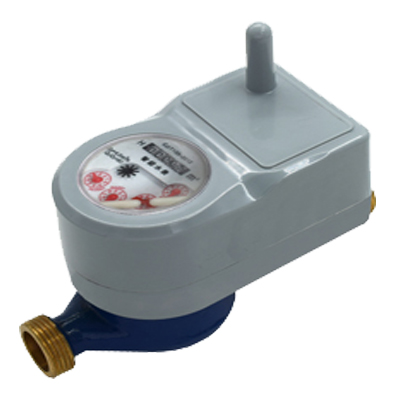

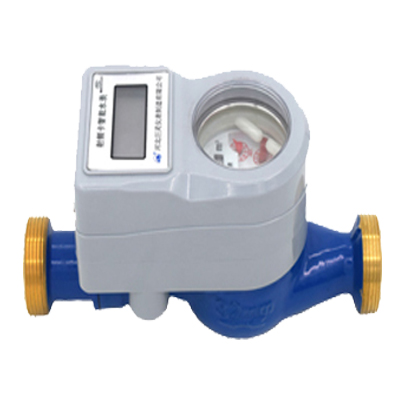

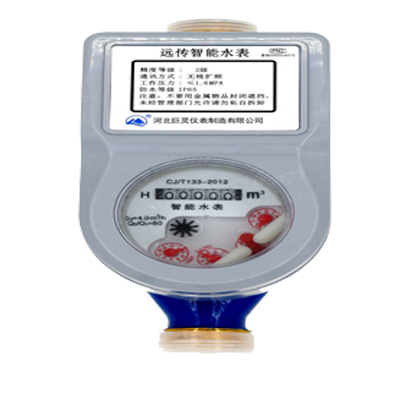

產品名稱：脈沖發訊遠傳水表
價格：撥打400-038-0636咨詢
- 機芯:
- 計數單位：
- 發訊方式 ：脈沖（干簧管）
- 接口：螺紋
- 防水等級：IP65
- 材質可選：
- 安裝方式： 臥式（水平）
- 遠傳接口：
- 遠傳協議：
- 適用場景：
- 可做口徑：
脈沖發訊遠傳水表采用雙干簧管發訊，可以準確采集水表數據，有干式和濕式2種機芯供不同需求用戶選擇，機芯表殼為旋翼多流束E型半液封機芯，脈沖發訊方式防止使用用戶倒裝，倒裝電子部分正計量，產品可以根據用戶要求制作遠傳閥控水表，殼體可以選擇銅殼、鐵殼、不銹鋼殼，強磁攻擊報警或關閥，并記錄行為，大口徑為干式雙脈沖發訊，大口徑濕式為自保持開關發訊。小口徑默認多流束表，可特殊定做單流脈沖發訊表
技術：
1.可以遠程直讀表的數據，提高管理部門的管理水平，降低管理成本。
2.可以配合各類用戶，提供不同的輸出方式和協議，方便工業民用各種環境對接。
3.有線遠傳閥控功能可以方便管理部門，實現預收費，或者遠程控制，遠程充值等功能。
4.液晶顯示功能：本水表液晶顯示屏顯示本次購水金額、剩余金額、累計金額、閥門狀態、電池電量不足提示、錯卡提示等。
參數：
|
口徑（DN）mm |
純水表DN8（2分） |
DN15（4分） |
DN 20（6分） |
DN25（1寸） |
|
過載流量（Q4）m³/h |
1.25 |
3.125 |
5.00 |
7.875 |
|
常用流量（Q3）m³/h |
1.00 |
2.50 |
4.00 |
6.30 |
|
分界流量（Q2）m³/h |
0.01 |
0.05 |
0.08 |
0.126 |
|
最小流量（Q1）m³/h |
0.00001 |
0.0313 |
0.05 |
0.0788 |
|
測量范圍（Q3/Q1） |
160/80 |
80 |
|
誤差 |
小流量：≤±5% 常用流量：≤±2%（冷水）、≤±3%（熱水） |
|
讀數范圍 |
0.00001～99999.99999 |
0.0001～99999.9999 |
|
工作溫度 |
0.1℃～30℃ |
冷水表：0.1℃～30℃；熱水表：0.1℃～90℃ |
|
允許水壓 |
0.03 MPa～0.5MPa（PPO） |
0.03 MPa～1 MPa |
|
0.03 MPa～1MPa |
|
始動流量 |
2L/h（防滴漏水表）/0.00001 |
|
靜態工作電流 |
≤5μA（帶時鐘芯片） |
|
壓損等級 |
△p63（≤0.063MPa） |
|
流動剖面敏感度等級 |
U10，D5 |
|
氣候和機械環境安全等級 |
B類 |
|
電磁兼容性等級 |
E1 |
|
機電轉換誤差：小于等于±1（最小顯示分度)。 |
|
電磁兼容性能 1、靜電放電抗干擾度--3級。 2、射頻電磁場輻射抗干擾度--2級。 |
|
接口類型 1、RS-485型－接口遵循RS-485通訊標準，四線制。 2、M-BUS型－接口遵循Meter-Bus通訊標準，兩線制 |
|
通訊參數 1、波特率：2400bps(可選1200、4800、9600) 2、校驗方式：偶校驗(可選無校驗) 3、數據位：8位 4、停止位：1位 表地址：見表盤標簽所示。 |
|
通訊協議：通訊協議支持CJ/T188、DL/T645-1997、DL/T645-2007標準MODBUS、MODBUS-RTU |
|
工作電源：DC(9-15)V或DC(24-12)V |
外徑對照表：
安裝示意圖：
;)
